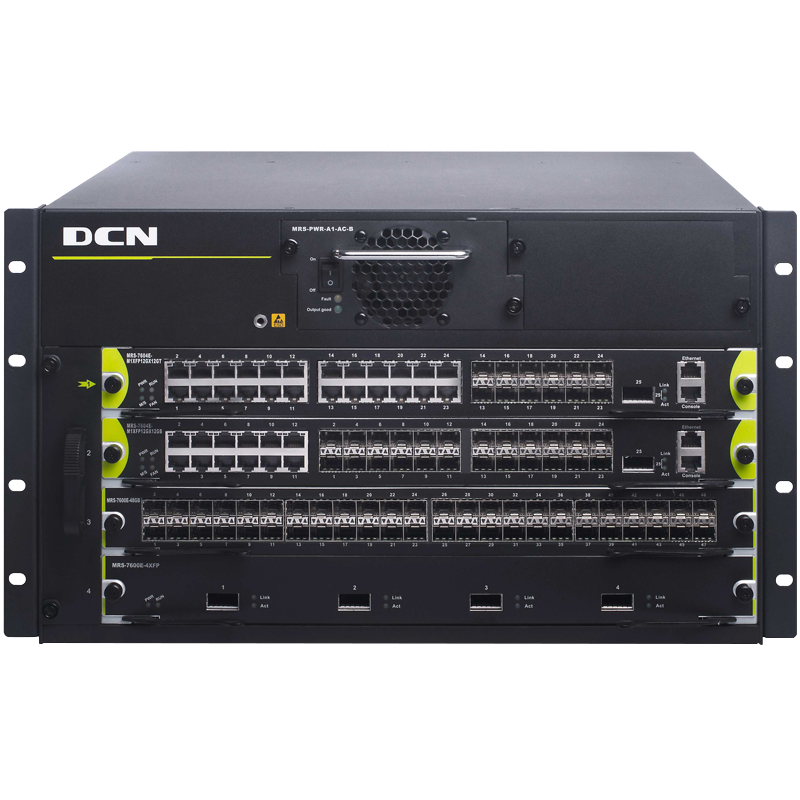

產品概述
全面支持MPLS L3VPN和MPLS L2 (VPLS)VPN。分佈式比集中式更能保證高性能和可擴展性。另外還支持MPLS VPN訪問公網功能，實現專網通信的同時，可以無阻隔地訪問公網，保障了業務的多樣性，可同時作為PE和P部署。
強大複雜的組播業務
支持強大的組播實現技術，不僅支持IPv4組播，還支持複雜的IPv6組播，並且基於ASIC分佈式全線速硬件方式進行IPv4/IPv6組播轉發，能夠滿足高性能的多媒體應用。

產品特點

IPFIX流量監控業務

支持IPFIX(IP Flow Information Export)國際流量監控標準，支持1:1的流量採集監控。
領先的虛擬化技術
支持VSF （Virtual Switch Framework）虛擬交換架構，可以將網絡中多台南宫28數碼網絡核心交換機虛擬成邏輯上統一的一台設備，顺利获得VSF技術實現整個虛擬化系統中設備之間的信息共享及表項同步。
運營商級的高可靠性
對所有關鍵部件都採用了冗餘備份的設計方案：電源冗餘、管理模塊冗餘、鏈路冗餘等，支持雙引擎HA技術，保證在主引擎出現故障時，備份引擎自動接管交換機設備變成主引擎，從而保證交換機的穩定可靠運行。
完善的攻擊防禦能力
具有多層的IPv4和IPv6安全防範設計，堪稱業界最全面，極有效地保障了超大規模、多業務、複雜流量訪問網絡的安全穩定性：
·  S-MAC技術可有效地基於MAC層防範各種攻擊；
·  S-ARP (安全ARP) 技術可有效防止ARP的各種攻擊和欺騙；

·  S-ICMP（安全ICMP）技術可有效防止PING-DOS攻擊，靈活防止黑客利用ICMP Unreachable攻擊第三方的行為；

·  支持基礎網絡保護策略，對用戶向網絡中發送 ARP 報文、ICMP 請求報文、DHCP 請求報文的數率進行監控和過濾管理，對超過限速閾值的報文進行丟棄處理；可識別攻擊行為並做安全隔離處理；

·  BPDU-GUARD技術可有效防止非法BPDU報文的攻擊；
·  先進的LPM技術可有效防止「衝擊波」病毒、「zero day」病毒、「SQL slammer warm」病毒等；
·   黑洞路由技術可有效防止路由環路、路由黑洞；
·  對DCSM的支持可有效達到在多種網絡環境下，自動隔離風險用戶、保證網絡順暢運行的目的。
穩定的核心保障機制
其諸多設計可充分保障核心穩定。
·   「交換引擎CPU核心保護「：可有效防止各類非法協議攻擊導致核心設備交換引擎癱瘓；
·   「關鍵協議綠色通道」功能：可保障正常、合法、速度合理的關鍵控制報文（VRRP、STP、MSTP、RIP、OSPF、BGP、組播協議、雙引擎板間心跳等）在大流量業務下不被淹沒，快速處理不中斷；
·   先進的FLASH ECC的自動糾錯：避免了版本升級過程中出錯的可能性；
·   先進的內存ECC的自動糾錯：保障了設備運行的穩定性；
安全的網絡管理機制
豐富的監測網管功能，可實現任務異常、內存異常、交換晶片異常、CPU利用率、堆棧異常等方面的監測，而SYSLOG功能可方便地記錄事件，便於事後查找和定位。
支持標準SSH、SNMP v1/v2c/v3；Security IP功能可拒絕非法配置員，只有從合法的IP才能對交換機進行配置管理，防止非法用戶登陸交換機。
線速萬兆和節能技術

擁有先進的萬兆以太網支持，最高可给予Tbps級的交換容量和Mbps級的包轉發能力。在保持線速轉發性能的基礎上，支持各種高密度接口板，滿足核心層設備高密度、高吞吐量的要求，為城域和廣域的應用给予了針對性的解決措施，可以簡化網絡結構、降低網絡建設成本。

產品規格

項目	ES704
插槽	4
交換容量	89.6Tbps/115.2Tbps
包轉發	14,400Mpps/57,600Mpps
端口	10/100/1000BASE-T最多192個 1000Base-SX最多192個 1000Base-LX最多192個 10/100BASE-T最多192個 萬兆最多72個
包轉發率	10000Mpps/36200Mpps
端口間轉發延時	<=6ms
VLAN表項	4K
二層協議規範	IEEE802.3(10Base-T)、IEEE802.3u(100Base-TX)、IEEE802.3z（1000BASE-X）、 IEEE802.3ab（1000Base-T）、IEEE802.3ae（10GBase）、IEEE802.1Q(VLAN)、 IEEE802.3ak(10GBASE-CX4)、IEEEE802.1d(STP)、IEEEE802.1W(RSTP)、 IEEEE802.1S(MSTP)、IEEE802.1p(COS)、IEEE802.1x(Port Control)、 IEEE802.3x（流控）、IEEE802.3ad(LACP)、Port Mirror、RSPAN、ULDP 、LLDP、IGMP Snooping、QinQ、GVRP,VLAN, PVLAN,、VOICE VLAN、Protocol Vlan、Multicast VLAN、Mac Vlan、廣播風暴控制
三層協議規範(IPv4)	支持ARP、ARP Proxy、arp限速、arp重認證、免費ARP 支持DNS client  支持Static Routing、RIPv1/V2、OSPFv2、BGP4、ISIS、IS-ISv6等多種單播路由協議 支持OSPF不同進程之間的路由相互引入 支持LPM Routing、支持Policy-based Routing(PBR) 支持VRRP、URPF、黑洞路由 支持ECMP等價負載均衡 支持IGMP v1/2/3、DVMRP、PIM-DM、PIM-SM、PIM-SSM、IGMP Proxy、anycast(泛播) RP、MSDP、靜態組播路由、邊界組播路由等
增強擴展	支持內嵌式防火牆、IDS、IPSce VPN、內容交換服務、網絡分析等硬件模塊
Free-Resourse	支持
IPv6	支持ICMPv6、ND、DNSv6 支持IPv6 LPM Routing、支持IPv6 Policy-based Routing(PBR) 支持IPv6 VRRPv3、IPv6 URPF、IPv6安全RA、IPv6黑洞路由 支持RIPng、OSPFv3、BGP4+等單播路由協議 支持6to4 Tunnel、configured Tunnel、ISATAP Tunnel、GRE Tunnel等 支持MLD Snooping、IPv6 Muticast VLAN 支持MLDv1/v2,、PIM-SM/DM for IPv6、IPv6 anycast(泛播) RP 、IPv6靜態組播路由、IPv6 邊界組播、IPv6組播隧道等 支持IPv6 ACL、IPv6 QOS
增強ARP/NDP安全功能	支持防ARP/NDP欺騙、防ARP/NDP掃描
MPLS	支持LDP、VPLS、MPLS、MPLS VPN、MPLS TE、訪問公網技術
QoS	完全硬件實現，不影響性能 每端口8個隊列。支持SP、WRR、SWRR等隊列調度算法 支持基於802.1p、ToS、端口、DiffServ進行流量分類 支持採用ACL進行流量分類，根據分類結果設置COS, TOS, DSCP，根據ACL-X的80個字節高層內容進行流量分類 支持SP、WRR、SWRR等，為語音/數據/視頻在同一網絡中傳輸给予所要求的不同服務質量 支持Traffic Shapping（流量整形） 支持優先級Mark/Remark
ACL	完全硬件線速實現，不影響轉發性能 支持標準和擴展ACL 支持IP ACL、基於IP子網的ACL、MAC ACL、IP-MAC ACL 支持基於源/目的IP或MAC、三層IP協議類型、TCP/UDP四層端口號、IP優先級(DSCP、ToS、Precedence)、基於VLAN、Tag/Untag、CoS等 支持基於ACL的REDIRECT，基於ACL的流統計
ACL-X	支持基於時間自動改變安全策略 ACL的深度內容可被用於QoS分類的標準，深度可達80位元組
DCSCMv4/v6	支持IPv4/IPv6組播信源控制，防止非法組播源 支持IPv4/IPv6組播用戶可控 支持IPv4/IPv6策略組播
端口功能	支持MAC+端口捆綁、IP+MAC＋端口綁定、IP+端口綁定，支持MAC過濾  支持端口限速（帶寬管理） 支持端口環路檢測 支持端口鏡像（CPU端口鏡像、進或者出單向/雙向，一對一，多對一，跨板，跨設備） 支持流控：HOL防頭包阻塞，半雙工背壓，全雙工IEEE802.3x 支持端口聚合 IEEE802.3ad（LACP），支持端到端GEC/FEC，支持負載均衡
DHCPv4/v6	支持IPv4/IPv6 DHCP Client、IPv4/IPv6 DHCP Relay、IPv4/IPv6 DHCP Snooping 內置IPv4/IPv6 DHCP Server、DHCP Option82
安全接入	支持IEEE 802.1x、支持DCSM
AAA認證	支持IPv4/IPv6 RADIUS
安全的配置管理	支持IPv4/IPv6的syslog 支持IPv4/IPv6的HTTP和SSL的結合 支持IPv4/IPv6的SNMP的用戶IP安全檢查 支持MIB和TRAP 支持IPv4/IPv6 FTP/TFTP 支持IPv4/IPv6 NTP 支持RMOM 1，2，3，9四組 支持IPv4/IPv6的telnet用戶名和密碼的radius認證 支持IPv4/IPv6的SSH 支持用戶權限設置可以採用radius服務器的shell管理 支持可根據需要定時重啟功能
異常監測和故障檢查功能	任務異常、內存異常、CPU利用率、堆棧異常、 交換晶片異常、板卡溫度異常等監測，並告警
物理尺寸(寬深高)	445mm×421mm×266mm(6U)
相對濕度	10%～90%不結露
運行溫度	0°C～40°C
電源	研讨：輸入110~240V，50~60 Hz； 直流：輸入-36V~ -72V；輸出12V/25A，5V/10A
功耗	≤800W

訂購信息

型號	描述
MS710-M2	二代管理引擎模塊，支持1個USB接口，1個干接點接口，適用於ES710 （R3.0）主機，不能與其他管理引擎混插(也不能與 R2.0 老版混插）
ES704	ES704 (R2.0) 機箱 ：路由交換機主機（4個業務插槽，前兩個業務插槽可插管理引擎模塊，研讨電源1+1冗餘），標配 1個MS700-AC-B研讨電源，滿配風扇盤，不含管理引擎模塊
MS704-M16GX8GB	增強管理引擎模塊,（24個千兆SFP光+16個復用的千兆電口（RJ45），適用於ES704 (R2.0) 主機
MS700-4XS16GX8GB	業務模塊，4個萬兆SFP+光接口，24個千兆SFP光接口，16個復用的千兆以太網電口(RJ45)，適用於ES704 (R2.0)與 ES710 (R3.0) 主機
MS700-2Q20G16XS	業務模塊，8個千兆以太網電口（RJ45）+ 12個千兆SFP光接口+16個萬兆SFP+光接口+ 2個40G QSFP光接口，適用於ES704 (R2.0)與 ES710 (R3.0) 主機
MS700-28GB16GT4XS	業務模塊（28個千兆SFP光接口，16個千兆以太網電口（RJ45），4個萬兆SFP+光口），適用於ES704 (R2.0)與 ES710 (R3.0) 主機
MS700-AC-B	MS700-AC-B研讨電源模塊(220V，500W)，適用於ES704 (R2.0)與 ES710 (R3.0) 主機
SFPX-SR	萬兆光模塊-SFP+-多模（850nm，62.5μm MMF 32m；50μm 500MHz/km MMF 85m；50μm 2000MHz/km MMF 300m）-LC接口
SFPX-LR	萬兆光模塊-SFP+-單模（1310nm，SMF，10km）-LC接口
SFPX-ER	萬兆光模塊-SFP+-單模（1550nm，SMF，40km）-LC接口
SFPX-ZR	萬兆光模塊-SFP+-單模（1550nm，SMF，80km）-LC接口
DAC-SFPX-3M	DAC-SFPX-3M萬兆SFP+銅纜套件，帶兩個萬兆SFP+模塊，3米，僅適用於同型號交換機萬兆SFP+接口，可用於VSF虛擬化連接
AOC-SFPX-10M	AOC-SFPX-10M萬兆SFP+光纜套件，帶兩個萬兆SFP+模塊，10米，僅適用於同型號交換機萬兆SFP+接口，可用於VSF虛擬化連接
QSFP-SR	QSFP-SR四萬兆光模塊-QSFP-多模（OM3 100m；OM4 150m）-MTP接口，支持40G分成4個10G使用，需配合MTP光纖跳線使用
DAC-QSFP-5M	DAC-QSFP-5M四萬兆QSFP銅纜套件，帶兩個四萬兆QSFP模塊，5米，僅適用於同型號交換機四萬兆QSFP接口，可用於VSF虛擬化或是短距數據連接
SFP-SX-L	千兆光模塊-SFP-多模（850nm，MMF，550m）-LC接口
SFP-LX-L	千兆光模塊-SFP-單模（1310nm，SMF，10km或MMF，550m）-LC接口
SFP-LX-40-L	千兆光模塊-SFP-單模（1310nm，SMF，40km）-LC接口
SFP-LH-70-L	千兆光模塊-SFP-單模（1550nm，SMF，70km）-LC接口
SFP-LH-120-L	千兆光模塊-SFP-單模（1550nm，SMF，120km）-LC接口
SFP-GT	千兆電模塊-SFP-RJ-45接口
