產品規格
1 產品性能指標1.1 電性能指標
|
頻率範圍-MHz |
2400-2483/5150～5850MHz |
|
帶寬-MHz |
83/700 |
|
增益-dBi |
2.4G:6dBi 5G:7dBi |
|
水平面波瓣寬度－° |
360° |
|
垂直面波瓣寬度－° |
30°/15° |
|
駐波比-VSWR |
≤2 |
|
輸入阻抗-Ω |
50Ω |
|
極化方式 |
垂直 |
|
最大功率-W |
50w |
|
連接接頭 |
N-K |
|
接地方式 |
直流接地 |
|
電阻-Ω |
≤1 |
1.1 機械能指標
|
天線尺寸-mm |
2.4G:φ21×318 5g:φ21×200 |
|
天線罩材料 |
PVC |
|
顏色 |
白色 |
|
重量－kg / |
/ |
|
工作溫度範圍－℃ |
-40～70 |
|
抗風速率 千米/小時 |
241 |
2 天線駐波圖

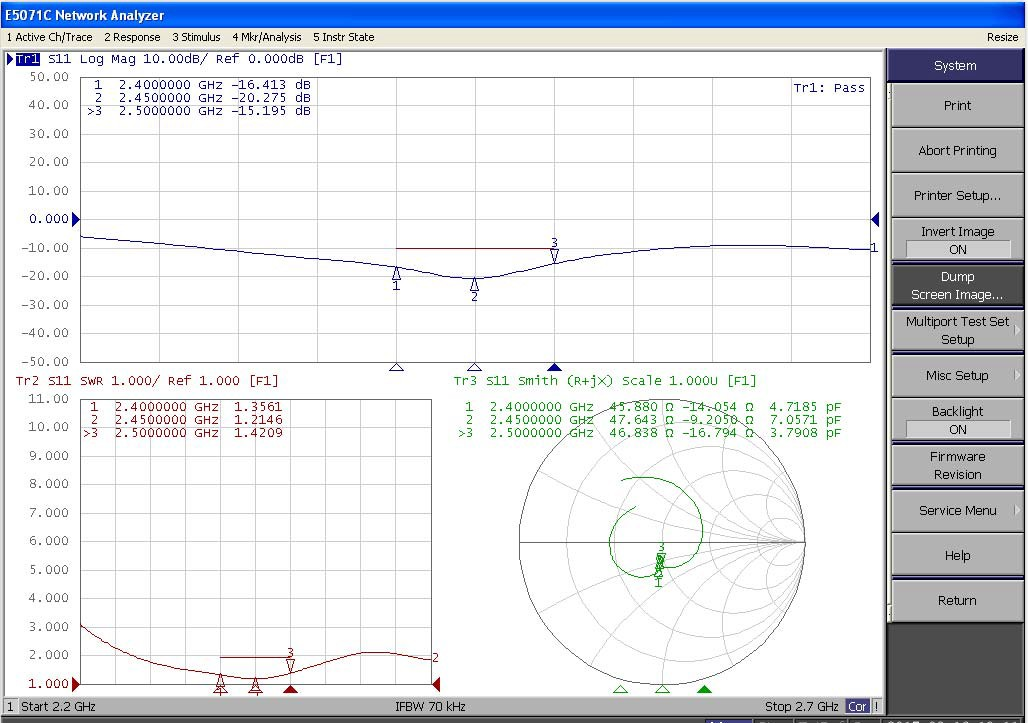

2.4G ：
 |
|
端口駐波圖 |

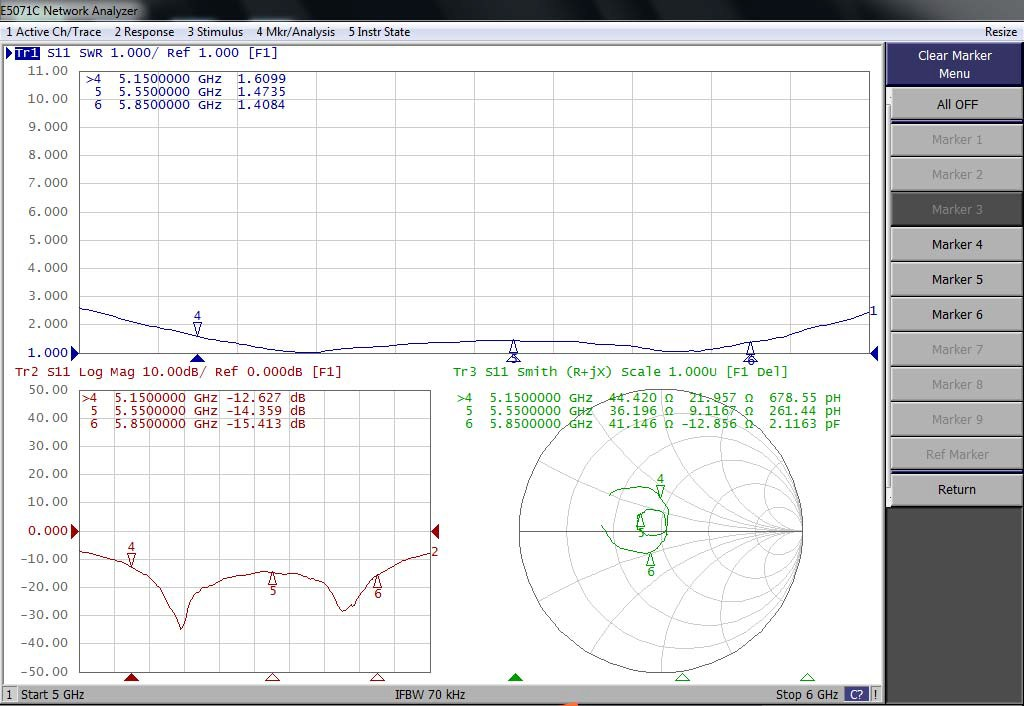

5G ：
 |
|
端口駐波圖 |
3 天線方向圖
2.4G測試方向圖如下：
5G測試方向圖如下：
