項目背景

黑河市第一人民院创建於1945年，在市委市政府關心、幫助和大力支持下，在院黨委的正確領導下，經過70年的开展，已成為黑河市轄區內唯一一所綜合性三級醫院，也是4300公里中俄邊境線上唯一的一所三級醫院。擔負着黑河市區及毗鄰市縣170多萬人口的醫療、預防、保健、教學、康復等任務。

醫院佔地面積20000平方米，業務用房34000多平方米，现在有門診樓，住院部，兒科樓等對醫院內網進行升級改造項目。

醫院網絡建設需求，在核心區域及骨幹區域要求設備冗餘、鏈路冗餘、保證網絡設備正常運行不存在單點故障影響業務正常使用。

 解決方案

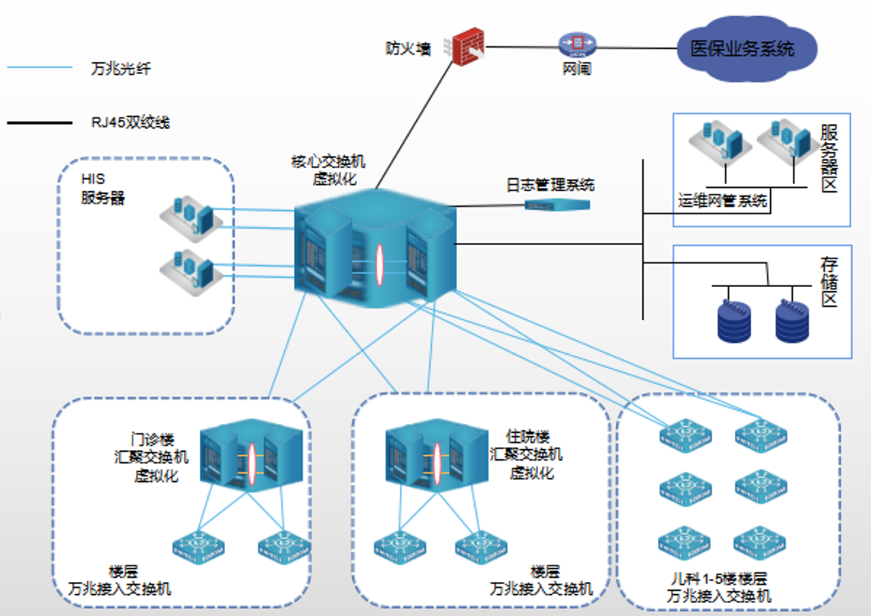

黑河市第一人民醫院內網網絡改造項目中對核心網絡設備均採用虛擬化技術，给予設備性能及可靠性。

核心交換機：核心交換機由兩台DCRS-9816設備顺利获得2條40G光纖用於虛擬化技術實現冗餘機制，單台核心交換機設備的主控引擎與交換網版均是配置兩塊板卡，電源模塊配置四塊電源均符合冗餘機制。

匯聚交換機：匯聚交換機由2台CS6200-28X-HI-24F交換機設備顺利获得2條QSFP光纖用於虛擬化技術實現冗餘機制，電源模塊為兩個，在鏈路與設備本身均符合冗餘機制。

接入交換機：樓層接入交換機均是2條10G光纖採用鏈路聚合技術與核心交換機或匯聚交換機互聯，在鏈路上符合冗餘機制。

方案價值

 高性能：虛擬化技術可以有效提高單台設備的帶寬，多台設備組成虛擬化系統後，虛擬化系統的交換容量、包轉發率及端口密度是系統各成員之和，虛擬化系統性能得到了成倍的增長，滿足了數據中心對核心交換設備的高性能及高端口密度要求；

 高可靠性：顺利获得虛擬化系統將多台設備虛擬成一台，可靠性大大增強，主控、電源均實現了N+1冗餘備份，正常情況下，對外表現為一台設備，如果系統中某個成員發生故障，不會影響到其它成員的正常轉發；

 簡化管理：虛擬化系統從邏輯層面作為單一設備形態運行，和傳統常見的给予冗餘備份的VRRP+MSTP組網相比，管理簡單，自動支持備份簡化了網絡配置，不需要配置VRRP這樣的協議，所有協議分佈式運行，方便網絡管理員進行網絡管理，提升了網絡可靠性及可維護性。
