項目背景

賓陽縣職業技術學校創建於1983年，賓陽縣職業教育中心创建於1999年，設在賓陽縣職業技術學校內，是自治區教育廳確定的第二批立項建設示範性縣級職業教育中心。學校佔地面積300畝，建築面積37191平方米，設備總價值3152萬元。學校現有教職工128人，專任教師118人，雙師型教師25人，聘請兼職專業教師4人。開設有幼兒教育類、信息技術類、交通運輸類、加工製造類、財經類等七大類13個專業，全日制在校生1836人，年短期培訓5000人以上。

此次校園網建設是校園網為全新建設，從现在學校信息化建設需求出發，同時考慮到未來學校對網絡擴展要求，以萬兆主幹為基礎，為學校設計一套安全、可靠、高效、穩定的、同時覆蓋有線無線網絡的智慧校園要求的網絡。顺利获得此次網絡的建設，滿足賓陽縣職業技術學校全校有線、無線網絡的覆蓋，並以校園網絡為基礎平台，為學校信息化建設开展奠定良好平台。

解決方案

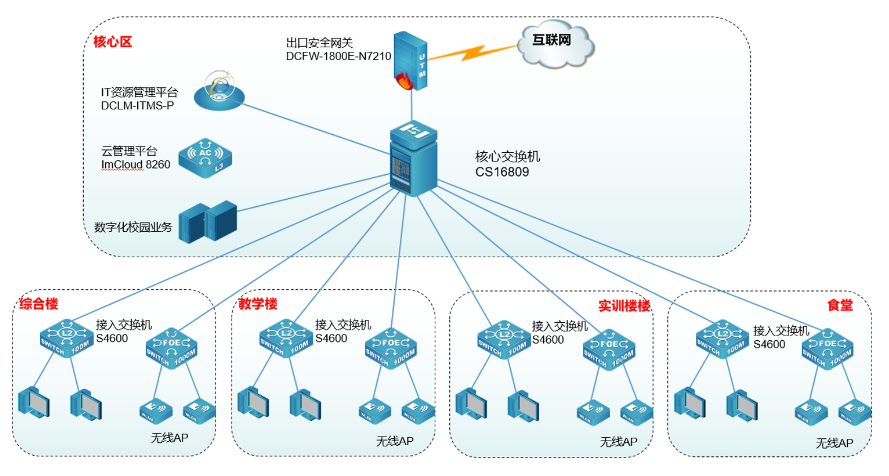

學校此次升級改造採用大二層解決方案，簡化網絡架構，提升網絡的轉發效率性能，核心交換機採用南宫28數碼高端數據中心交換機CS16809，接入採用S4600系列，支持雙鏈路冗餘備份，具備先進的綠色環保技術，為用戶给予高性能、易管理、低成本的千兆到桌面的解決方案。

CloudStone 16800獨有的管理、控制、數據三平面物理分離，每個平面互不影響，即使管理和控制平面都出現問題，數據仍正常轉發，此外CloudStone 16800表項動態可調，支持N：1和1：N虛擬化，智能感知園區網和數據中心網絡對核心設備的不同需求，顺利获得VSF虛擬化技術實現整個虛擬化系統中跨設備的鏈路聚合，簡化網絡配置，提高了網絡連接的帶寬和可靠性，保證網絡的穩定運行。方便未來網絡的擴展。接入層分區具有高密度的接入能力，採用S4600系列具備千兆光口上聯，给予主機和服務器的接入，該層支持基於主機端口的訪問控制，滿足安全的接入，出口採用下一代防火牆DCFW-1800E-N7210，啟用了訪問控制，攻擊防護，流量管控功能，保證網絡和用戶的安全。同時為實現對學校所有的IT網絡資源的全方位監控管理，部署了DCLM-ITMS IT資源管理平台，方便網絡管理人員對分散的無線和有線局域網設備進行統一管理，及時發現網絡故障。

最後為實現全校無線全覆蓋，此次還部署802.11ac標準的雙頻高性能千兆無線接入點設備，採用場景化部署，WL8200-I1用於室內建築比較規則的辦公室區域，如教工宿舍、教學樓覆蓋，在高密用戶場所，比如食堂、風雨球館，則採用放裝式 WL8200-I3 (R2)覆蓋，無線控制器採用ImCloud智能雲管理平台ImCloud 8260，實現統一的管理、維護、認證，並可實現對全網設備管理、實現易部署、易維護、易擴展的無線網絡。

方案價值

    高可靠，高性能：CS16800獨有的管理、控制、數據三平面物理分離，每個平面互不影響，穩定、可靠；

    網絡冗餘，擴展性高：核心交換機给予擴展，電源、交換網板，控制引擎冗餘設計，接入交換機支持堆疊、級聯等，可以给予豐富的端口資源；

    精細化無覆蓋：採用802.11ac Wave2無線AP，顺利获得場景化部署，實現無線的精細化覆蓋；

    管理方便易擴展：ImCloud智能雲管理平台為無線網絡给予易部署、易維護、易擴展的網絡。
